现场总线技术与自动化控制系统开发

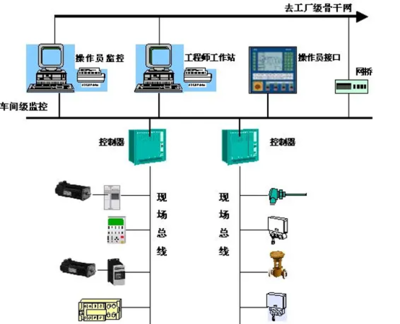

一、现场总线的概念

现场总线（Fieldbus）是20世纪80年代发展起来的一种工业数据总线，它主要解决工业现场的智能化仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备与高级控制系统之间的信息传递问题。根据国际电工委员会（IEC）的定义，现场总线是一种应用于生产现场，在智能测量控制设备之间实现双向串行多节点数字通信的系统。

从本质上讲，现场总线是一种全数字、双向、多站点的串行通信网络。它将传统的模拟信号（如4-20mA）传输方式转变为全数字通信，使得现场设备不仅能够传递测量数据，还能传递设备状态、诊断信息、组态参数等丰富的信息。

二、现场总线的技术特点

1. 全数字化通信

现场总线采用全数字信号传输，取代了传统的模拟信号传输（如4-20mA）。数字通信具有抗干扰能力强、传输精度高、无需A/D或D/A转换等优点，从根本上提高了信号传输的可靠性和准确性。

2. 双向多节点通信

现场总线支持一对多的双向通信，一根总线电缆上可以挂接多个现场设备（通常可达32个或更多）。设备之间不仅可以与主站通信，还可以进行从站间的点对点通信，实现了真正的分布式控制。

3. 互操作性与互换性

互操作性是指不同制造商生产的同类设备可以相互通信和协同工作；互换性则是指不同制造商的同类设备可以相互替换而不影响系统功能。现场总线标准化的通信协议确保了不同厂商设备的集成能力，打破了传统DCS系统的封闭性。

4. 总线供电与本质安全

许多现场总线标准支持总线供电（如PROFIBUS PA、FF H1），即通过通信电缆同时传输数据和电源，简化了现场布线。部分总线标准满足本质安全要求，可用于危险区域（如爆炸性环境）。

5. 开放式系统结构

现场总线采用开放式的通信协议，任何制造商都可以根据标准开发兼容设备，用户可以根据需要选择不同厂商的产品进行系统集成，避免了专用协议带来的锁定效应。

6. 分散控制与集中管理

现场总线将控制功能下放到现场设备，实现了真正的分散控制。通过上位机系统可以集中监视和管理整个生产过程，兼顾了控制的实时性和管理的集中性。

7. 实时性与确定性

针对工业控制的实时性要求，现场总线通常采用优先级机制、时间同步等技术，确保关键数据的确定性传输，满足不同应用场景的响应时间要求。

8. 丰富的诊断与维护功能

现场总线设备可以上传自身的状态、故障诊断、维护预报等信息，使预测性维护成为可能，大大提高了系统的可用性和维护效率。

三、典型现场总线标准

目前主流的现场总线标准包括：

• PROFIBUS：由西门子等公司支持，广泛应用于工厂自动化，包括PROFIBUS DP（高速）和PROFIBUS PA（过程自动化）。
• FF（Foundation Fieldbus）：面向过程自动化，支持总线供电和本质安全。
• CANopen：基于CAN总线，广泛应用于运动和车辆控制。
• DeviceNet：基于CAN，用于低压电器和离散制造。
• Modbus：简单易用，广泛用于工业电子设备。
• EtherCAT：实时以太网现场总线，具有高同步性和微秒级周期时间。

四、自动化控制系统的开发

基于现场总线的自动化控制系统开发是一个系统工程，涉及硬件选型、网络组态、控制策略设计、软件编程和系统集成等多个环节。

1. 需求分析与系统规划

在开发初期，需要明确控制目标、工艺要求、I/O点数、实时性要求、环境条件等。根据需求选择合适的现场总线类型（如PROFIBUS、FF、EtherCAT等）和系统架构（如集中控制、分散控制或混合架构）。

2. 硬件设计与选型

选择支持现场总线的控制器（如PLC、DCS控制器）、现场设备（如传感器、执行器、变频器）以及通信接口模块。考虑设备的互操作性、总线供电能力、防护等级等因素。同时要规划网络拓扑结构，如总线型、星型、环型，以及所需的终端电阻、中继器等。

3. 网络组态与通信配置

使用总线配置工具（如西门子的STEP 7、ABB的Control Builder等）对网络进行组态，包括：

- 分配设备地址（站号）
- 设置通信速率
- 定义通信数据区（如输入/输出映射）
- 配置诊断和报警参数
对于复杂系统，还需要进行网络分段和优化，确保实时性和可靠性。

4. 控制策略设计

根据工艺要求设计控制算法，如PID控制、逻辑控制、顺序控制等。由于现场总线将控制功能下放，控制策略可以分布在现场设备（如智能执行器、远程I/O）或控制器中。需要确定哪些控制回路由现场设备完成，哪些由中央控制器完成，以实现最优的响应速度和资源利用。

5. 软件编程与组态

自动化控制系统开发通常采用IEC 61131-3标准编程语言（如梯形图、功能块图、结构化文本等）编写控制逻辑。需要组态人机界面（HMI）和监控与数据采集（SCADA）系统，实现数据可视化、报警管理和历史数据存储。
在编程中，必须考虑总线的通信延迟和抖动，合理设计任务调度和数据刷新周期。

6. 系统集成与测试

将各子系统通过现场总线连接并进行集成测试，包括：

• 通信功能测试：验证所有设备正常通信，无丢包和冲突。
• 控制功能测试：验证控制逻辑正确，响应时间满足要求。
• 故障诊断测试：模拟设备故障，验证系统诊断和容错能力。
• 互操作性测试：如有不同厂商设备，需验证其互操作性。

7. 现场调试与投运

在现场安装完成后，进行实际调试。包括总线接线检查、终端电阻匹配、设备参数下载、控制回路整定等。投运后需持续监控总线负载和通信质量，确保长期稳定运行。

五、

现场总线技术是自动化控制系统发展的重要里程碑，它打破了传统控制系统的封闭性和集中性，实现了全数字、双向、多站点的通信，为工业自动化带来了革命性的变化。其技术特点如互操作性、分散控制、总线供电和丰富诊断功能，使得自动化控制系统的开发更加灵活、高效和可靠。在开发基于现场总线的自动化系统时，必须从需求分析、硬件选型、网络组态、软件编程到系统集成和调试进行全生命周期管理，才能充分发挥现场总线的优势，构建高性能的工业控制系统。随着工业物联网和智能制造的推进，现场总线技术将继续演进，并与工业以太网、TSN（时间敏感网络）等技术融合，为未来自动化系统提供更强大的通信基础。
