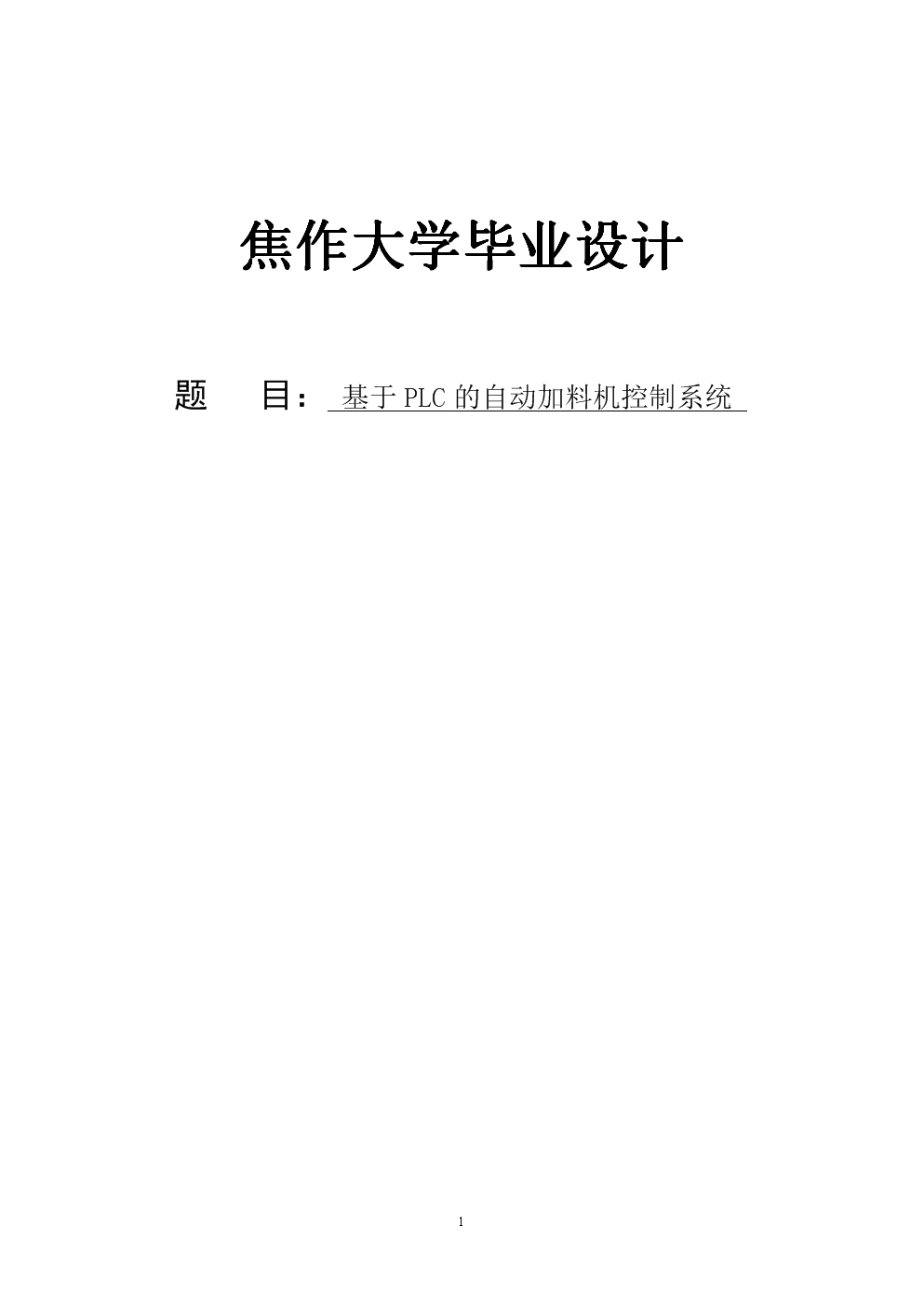

基于PLC的自动加料机控制系统设计与实现

摘要：本毕业设计针对传统加料机自动化程度低、劳动强度大、控制精度不足等问题，设计了一套基于可编程逻辑控制器（PLC）的自动加料机控制系统。系统以西门子S7-200 SMART PLC为核心控制器，结合称重传感器、变频器、触摸屏等设备，实现了物料输送、精确称重、自动加料和故障报警等功能。本文详细阐述了系统的总体方案、硬件选型、软件设计及调试过程，并给出了部分电气原理图和梯形图程序。实际运行结果表明，该系统运行稳定、加料精度高、人机交互友好，具有较高的实用价值和推广意义。

关键词：PLC；自动加料机；控制系统；梯形图；组态软件

1 绪论

1.1 课题背景及意义

加料机是化工、冶金、建材、食品等行业中广泛使用的关键设备，用于将原料按一定重量或比例加入反应釜、混合机或输送带。传统加料机多采用继电器-接触器控制，存在接线复杂、故障率高、修改逻辑困难等问题，且加料量往往依靠人工经验或简单计时，精度和效率难以满足现代化生产要求。采用PLC控制可以显著提高系统的可靠性和灵活性，实现精确称重与自动加料，降低工人劳动强度，因此本课题具有重要的工程应用价值。

1.2 国内外研究现状

目前国外在自动加料领域已广泛应用PLC与称重模块集成，部分高端系统采用DCS或工业PC实现多工位协同。国内近年来也涌现出许多基于PLC的加料控制系统，但多集中于大型设备，针对中小型加料机的低成本、高精度方案仍有待完善。本设计旨在开发一套适用于中小型生产线的自动加料机控制系统。

2 系统总体方案设计

2.1 控制要求分析

根据实际工况，系统需实现以下功能：

1）手动/自动模式切换；

2）自动模式下，按下启动按钮后，加料机自动完成“快加料—慢加料—延时—停止”的流程；

3）利用称重传感器实时检测料斗重量，当重量达到设定值时自动切换加料速度或停止加料；

4）具备超重报警、料空报警及急停功能；

5）通过触摸屏设定目标重量、显示实时重量和系统状态。

2.2 系统组成及工作原理

系统主要由PLC、称重传感器、变频器、电机、触摸屏、中间继电器、接触器等组成。基本工作原理：触摸屏设定目标重量并启动系统，PLC读取称重传感器信号，经过A/D转换和滤波处理后，与设定值比较，输出控制信号至变频器，驱动加料电机以高速或低速运行。当重量接近目标值时，PLC控制变频器降速进行慢加料；达到精确值时停止加料，并完成一次循环。

2.3 控制方案选择

经过比较，本设计选用西门子S7-200 SMART CPU SR40作为主控制器，配备模拟量输入模块EM AE04采集称重信号，模拟量输出模块EM AQ02控制变频器频率。人机界面选用西门子Smart 700 IE V3触摸屏。该方案性能稳定、编程方便、成本适中。

3 硬件设计

3.1 PLC选型及I/O分配

根据I/O点数需求，估算输入点约16点，输出点约12点，且需模拟量输入/输出。最终选用CPU SR40（24 DI/16 DO）外加EM AE04（4 AI）和EM AQ02（2 AO）。I/O分配如下：

输入：I0.0启动，I0.1停止，I0.2急停，I0.3手动/自动切换，I0.4料空检测，I0.5称重超限报警等。

输出：Q0.0快加料接触器，Q0.1慢加料接触器，Q0.2料斗振动器，Q0.3报警指示灯，Q0.4系统运行指示等。

模拟量：AIW0接称重传感器变送器，AQW0接变频器频率给定。

3.2 称重传感器及变送器选型

选用悬臂梁式称重传感器，量程0-500kg，输出2mV/V，精度0.05%F.S。配套变送器输出4-20mA标准信号，接入EM AE04模块。

3.3 变频器及电机选型

加料电机为三相异步电动机，功率2.2kW，选用西门子V20变频器，通过模拟量输入接收PLC的0-10V信号实现调速。

3.4 电气原理图设计

包括主电路和控制电路。主电路：三相电源经断路器、接触器分别控制快/慢加料电机，变频器输出连接慢加料电机。控制电路：PLC输出驱动中间继电器，继电器触点控制接触器线圈，并设有急停、热继电器保护。

4 软件设计

4.1 编程环境及程序结构

使用STEP 7-Micro/WIN SMART编程软件，采用模块化设计，包括主程序、子程序（初始化、手动控制、自动控制、称重处理、报警处理）和中断程序。

4.2 自动控制流程

自动模式流程图：启动→快加料→重量≥设定值-粗加提前量→慢加料→重量≥设定值-精加提前量→延时→停止加料→完成。

其中粗加提前量和精加提前量可在触摸屏上设置，以适应不同物料的冲击和落差。

4.3 模拟量处理及PID应用

对称重信号进行平均值滤波，并采用PID控制算法调节加料速度使重量平稳逼近目标值。本设计在实际调试中发现单纯开关量控制即可满足精度要求，故PID作为备用功能。

4.4 人机界面设计

触摸屏画面包括：主监控画面（显示实时重量、目标重量、运行状态）、参数设置画面（目标重量、提前量、延时时间）、手动操作画面、报警记录画面。

5 系统调试与结果分析

5.1 硬件调试

检查接线，校准称重传感器（使用标准砝码），测试变频器与PLC模拟量通道对应关系。

5.2 软件调试

下载程序，先进行手动测试，再切换到自动模式。重点调整加料提前量，最终将加料精度控制在±0.3%以内。

5.3 联机运行

系统连续运行8小时，未出现异常，加料速度可根据物料流动性自动调整，满足设计要求。

6 结论与展望

本设计成功实现了基于PLC的自动加料机控制系统。系统具有以下特点：

1）采用PLC和触摸屏，参数设置灵活，人机界面友好；

2）称重与变频调速结合，加料精度高，适应性好；

3）具备完善的报警和保护功能，安全可靠。

未来可进一步增加远程通信功能，接入工厂MES系统，实现数据追溯和集中管理。

参考文献：

[1] 廖常初. PLC编程及应用[M]. 北京:机械工业出版社,2018.

[2] 西门子(中国)有限公司. S7-200 SMART系统手册[Z].2020.

[3] 王永华. 现代电气控制及PLC应用技术[M]. 北京:北京航空航天大学出版社,2016.

[4] 张伟. 基于PLC的自动配料系统设计[J]. 自动化与仪表,2019,34(5):45-48.

致谢：感谢指导老师及同学在设计和调试过程中给予的帮助。
