传统工厂自动化控制系统架构与开发综述

一、引言

随着工业自动化技术的不断发展，传统工厂自动化控制系统依然是现代制造业的基石。理解其架构与开发方法，对优化生产效率、保障系统稳定运行具有重要作用。本文将系统介绍传统工厂自动化控制系统的分层架构，剖析各层级功能，并探讨控制系统开发的关键流程与技术要点。

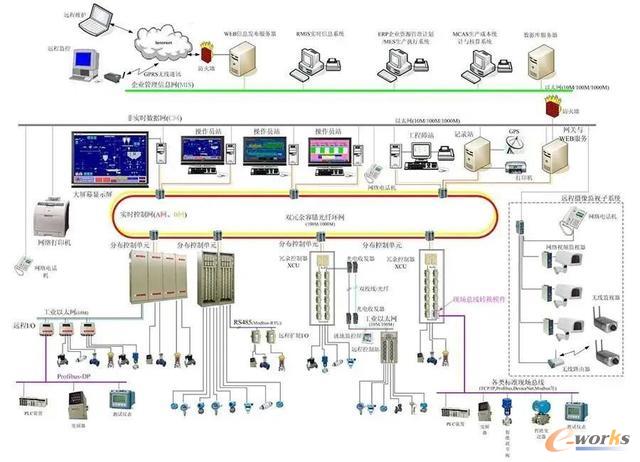

二、传统工厂自动化控制系统架构

传统工厂自动化控制系统通常采用分层结构，从底层到上层可分为现场设备层、控制层、监控层和管理层。

1. 现场设备层

位于最底层，包括传感器、执行器、电机、阀门等现场设备。它们负责采集实时数据（如温度、压力、流量）并执行控制指令，是系统与物理过程的接口。

2. 控制层

核心是各类控制器，如PLC（可编程逻辑控制器）、DCS（分布式控制系统）或单片机。控制层接收现场设备的数据，依据预设的控制算法（如PID、逻辑控制）进行运算，输出控制信号驱动执行机构，实现闭环控制。

3. 监控层

由SCADA（数据采集与监视控制）系统、HMI（人机界面）等组成。操作人员通过监控层实时监视生产过程，调整参数，接收报警信息。该层实现数据汇总、可视化及远程操作，为控制层与管理层搭建桥梁。

4. 管理层

包括MES（制造执行系统）、ERP（企业资源计划）等，负责生产计划、调度、库存管理和数据分析。管理层利用监控层上传的生产数据，进行优化决策，实现企业级的信息化集成。

各层之间通过工业以太网、现场总线（如Profibus、Modbus）等通信协议进行数据交互，构成完整的自动化控制系统。

三、自动化控制系统的开发

传统工厂自动化控制系统的开发是一个系统工程，通常包含需求分析、系统设计、编程实现、测试调试和运行维护等阶段。

1. 需求分析

首先与工艺人员、操作人员沟通，明确控制目标、工艺参数、安全要求及系统规模，形成需求规格说明书。同时考虑与现有设备的兼容性和未来扩展性。

2. 系统设计

根据需求进行架构选型：选择PLC/DCS品牌、I/O模块、通信网络、监控软件等。设计控制逻辑图、电气原理图、网络拓扑图。设定控制策略，如联锁逻辑、PID参数整定方案。

3. 编程实现

在选定的平台上编写控制程序。PLC编程常用梯形图、功能块图、指令表等语言；DCS则使用组态软件配置。开发HMI画面和SCADA数据库，实现数据采集与报警功能。

4. 测试调试

进行实验室仿真测试和现场调试。实验室验证逻辑正确性，现场测试I/O接线、通信稳定性和抗干扰能力。分步调试单体设备与整条生产线，修正并优化控制参数。

5. 运行维护

系统投运后，需定期巡检、备份程序、更新软件。根据生产变化调整控制策略，处理故障和安全漏洞，确保长期可靠运行。

四、挑战与趋势

当前，传统自动化控制系统面临信息安全、异构系统集成等挑战。未来将向智能化、网络化方向发展：集成工业物联网（IIoT）、边缘计算、AI优化，实现更柔性、高效的制造。

五、

传统工厂自动化控制系统架构清晰、技术成熟，是智能制造的坚实基础。掌握其架构与开发方法，有助于推动工厂数字化转型升级，提升企业竞争力。
